En una caldera de recuperación de calor, el vapor saturado puede ser solo el punto de partida. Para muchos procesos industriales, ese vapor necesita más temperatura y más energía disponible antes de entrar en una turbina, alimentar una red de distribución o intervenir en un proceso térmico. Ahí entra el sobrecalentador.

El sobrecalentador es uno de los elementos más exigentes del circuito vapor-agua. Trabaja en la zona de mayor temperatura de los gases, soporta gradientes térmicos elevados y debe mantener un comportamiento fiable durante miles de horas de operación.

Por eso, su diseño no puede evaluarse únicamente desde la temperatura final del vapor. También intervienen la temperatura de pared del tubo, la distribución de caudal, el régimen de carga, los transitorios, la calidad del foco térmico, la selección de materiales y las condiciones reales de operación de la planta.

Entender qué hace un sobrecalentador, cómo se integra en una caldera y qué decisiones condicionan su vida útil ayuda a valorar mejor tanto una caldera nueva como un proyecto de mejora, sustitución o revamping de una instalación existente.

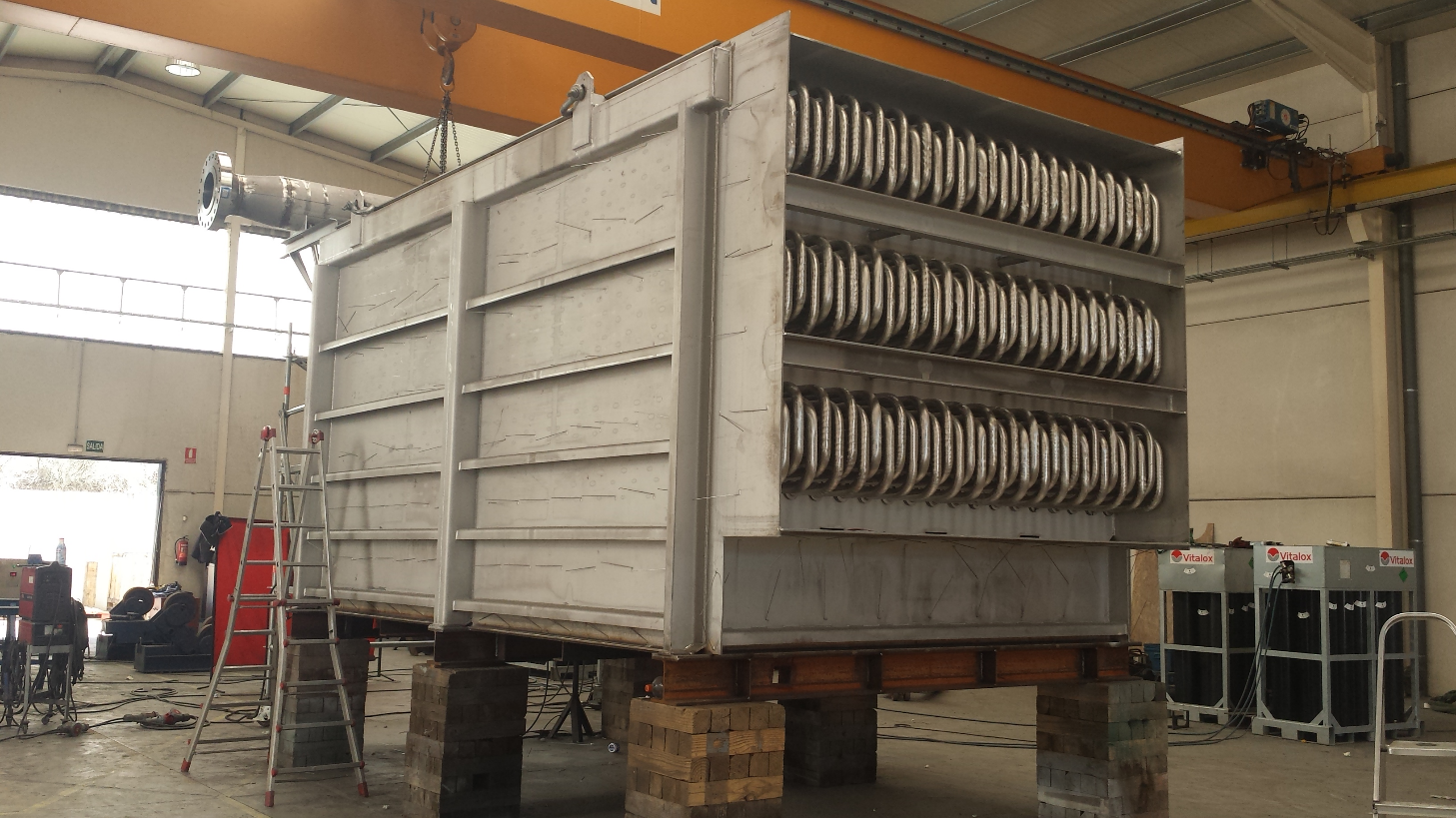

El sobrecalentador es un intercambiador de calor que recibe vapor saturado procedente del calderín y lo calienta por encima de su temperatura de saturación, sin que se produzca cambio de fase. El resultado es vapor sobrecalentado, con mayor entalpía y mejor comportamiento termodinámico.

La diferencia entre vapor saturado y vapor sobrecalentado no es solo una cuestión de temperatura. Es una cuestión de calidad y estabilidad para el proceso. El vapor saturado está en equilibrio con su fase líquida, de modo que cualquier pérdida de calor provoca condensación.

El vapor sobrecalentado dispone de un margen térmico real antes de que aparezca esa condensación. Por eso resulta especialmente útil en turbinas de vapor, intercambiadores de proceso y redes de distribución largas, donde la presencia de humedad puede penalizar el rendimiento, acelerar daños o comprometer la operación aguas abajo.

El grado de sobrecalentamiento depende de la aplicación, de la presión de trabajo, del caudal de vapor y de la calidad del foco térmico disponible. No todos los procesos necesitan el mismo nivel de sobrecalentamiento ni todos los gases disponibles permiten alcanzarlo con la misma configuración.

En calderas de recuperación de calor, el sobrecalentador se sitúa normalmente en la zona de mayor temperatura de los gases, habitualmente tras la entrada de los humos. Esta posición permite alcanzar temperaturas de vapor superiores, pero también convierte al equipo en uno de los componentes más expuestos de la caldera.

Los tubos del sobrecalentador pueden estar sometidos a gases que superan los 600-700 °C en aplicaciones industriales intensivas. Esto exige materiales con buena resistencia a la fluencia y a la oxidación a alta temperatura. La selección de materiales no responde a los mismos criterios que en un economizador o en un evaporador.

Además, el sobrecalentador suele ser uno de los primeros elementos del circuito en entrar en contacto con el gas caliente. Cualquier variación en la temperatura o en el caudal de gases —cambios de carga, arranques y paradas, variaciones de combustible o cambios en el proceso— puede afectar directamente a la temperatura de salida del vapor y a la temperatura de metal.

Un diseño correcto debe absorber esas variaciones sin comprometer la estabilidad térmica del vapor ni la integridad del equipo. En la práctica, esto exige mirar más allá del punto nominal de operación.

No existe un único diseño estándar de sobrecalentador industrial. La geometría, la disposición del flujo y la configuración del circuito de vapor dependen de las condiciones del proceso, del nivel de sobrecalentamiento requerido y de las restricciones de operación y mantenimiento.

Sobrecalentadores de flujo en contracorriente

En esta configuración, el vapor y los gases circulan en sentidos opuestos. Es la disposición termodinámicamente más eficiente, porque maximiza la diferencia de temperatura media a lo largo del haz. Puede ser adecuada cuando se necesita un sobrecalentamiento elevado con una superficie de intercambio contenida.

Sin embargo, esa mayor eficiencia debe equilibrarse con el control de la temperatura de metal, especialmente en zonas de entrada de gases muy calientes o en aplicaciones con transitorios frecuentes.

Sobrecalentadores de flujo paralelo

En los sobrecalentadores de flujo paralelo, el vapor y los gases circulan en el mismo sentido. La temperatura de salida del vapor queda más limitada por la temperatura de salida del gas, lo que reduce el potencial de sobrecalentamiento.

Esta configuración puede resultar útil cuando interesa controlar mejor el perfil térmico del metal en la zona más exigente del equipo o cuando las condiciones de operación aconsejan una distribución de temperaturas menos agresiva.

Sobrecalentadores de tubos lisos y de tubos con aletas

Los tubos lisos suelen utilizarse cuando el gas está limpio y las temperaturas de metal son elevadas. Los tubos con aletas exteriores permiten aumentar la superficie de intercambio por unidad de volumen y pueden ser útiles cuando el coeficiente de película exterior es el factor limitante.

Aun así, el uso de aletas exige considerar restricciones de temperatura máxima, riesgo de ensuciamiento y facilidad de limpieza. En sobrecalentadores, aumentar superficie no siempre es suficiente si no se controla adecuadamente la temperatura de pared y el comportamiento del gas.

La selección de materiales en un sobrecalentador afecta directamente a la vida útil del equipo, al programa de mantenimiento y al coste total durante el ciclo de vida de la instalación.

Los aceros al carbono quedan descartados en la mayoría de sobrecalentadores industriales por las temperaturas que se alcanzan en esta zona de la caldera. Las temperaturas de pared del tubo exigen materiales con límite elástico estable a alta temperatura y buena resistencia a la oxidación.

Los aceros aleados al cromo-molibdeno, como el 1¼Cr-½Mo o el 2¼Cr-1Mo, son frecuentes en rangos medios. Para temperaturas más altas o condiciones de gas corrosivo, pueden ser necesarios aceros inoxidables austeníticos.

El punto crítico no es solo la temperatura del vapor, sino la temperatura de pared del tubo. Esta depende del coeficiente de película interior, del flujo de calor local y del régimen de flujo dentro del tubo.

Un diseño deficiente que genere zonas de baja velocidad de vapor o una distribución irregular de caudal puede provocar sobrecalentamiento localizado del metal, aunque la temperatura media del vapor parezca correcta. Ese tipo de desviación puede traducirse en pérdida de vida útil, mayores necesidades de inspección o riesgo de fallo prematuro.

La temperatura del vapor a la salida del sobrecalentador depende de múltiples variables que interactúan entre sí. Entre las más determinantes están la temperatura y el caudal de gas en la entrada, la presión del vapor, el caudal de vapor y la superficie de intercambio.

En operación real, ninguna de estas variables permanece perfectamente estable. Por eso, los sobrecalentadores deben diseñarse con margen sobre el punto nominal y, en muchos casos, con sistemas capaces de corregir desviaciones cuando cambian las condiciones de operación.

La atemperación es una de las soluciones más habituales. Consiste en introducir agua desmineralizada en una etapa intermedia del circuito de vapor para reducir la temperatura antes de la etapa final de sobrecalentamiento.

Es un sistema eficaz, pero exige un control preciso. Una inyección insuficiente puede dejar la temperatura por encima del rango deseado. Una inyección excesiva puede provocar humedad en el vapor a la salida, con impacto sobre turbinas, equipos aguas abajo o redes de distribución.

Por este motivo, el control de temperatura no debería tratarse como un complemento aislado. Debe integrarse en la lógica global del diseño térmico, hidráulico, mecánico y de control de la caldera.

El sobrecalentador tiene un impacto directo en aquellas instalaciones donde la calidad del vapor, la estabilidad de temperatura y la eficiencia del ciclo condicionan el rendimiento global de la planta.

Generación de energía y cogeneración

En generación de energía y cogeneración, el vapor sobrecalentado alimenta turbinas que requieren temperaturas de entrada elevadas para maximizar el rendimiento del ciclo Rankine. La temperatura y la presión del vapor están directamente ligadas a la eficiencia eléctrica de la planta.

 Industria petroquímica y de refino

En petroquímica y refino, el vapor sobrecalentado puede utilizarse como fluido de proceso en reactores y columnas, o como vapor de arrastre en operaciones de destilación. La calidad del vapor, su grado de sobrecalentamiento y la ausencia de humedad influyen en el rendimiento y en la estabilidad de la operación.

Biomasa

En biomasa, los sobrecalentadores trabajan en condiciones especialmente exigentes. Los gases de combustión pueden contener cloro, azufre y partículas, con riesgo de corrosión a alta temperatura y deposición de cenizas.

En estas aplicaciones, el diseño requiere una selección de materiales cuidadosa y, en muchos casos, configuraciones que limiten las temperaturas de pared del tubo en las zonas más agresivas.

El sobrecalentador es uno de los elementos que más influye en el comportamiento a largo plazo de una caldera de recuperación. Un diseño correcto debe considerar no solo el punto de operación nominal, sino también los transitorios, el rango de cargas, la variabilidad del gas, las condiciones de arranque y parada, el programa de mantenimiento y la vida útil objetivo.

La decisión no se limita a seleccionar un tipo de haz o un material determinado. Implica definir una configuración capaz de mantener la temperatura de vapor requerida, proteger la integridad del metal, facilitar inspecciones y evitar que el equipo se convierta en una fuente recurrente de restricciones operativas.

En proyectos nuevos, este análisis ayuda a reducir incertidumbre desde la fase de ingeniería. En instalaciones existentes, puede ser clave para valorar una mejora, una sustitución parcial o una actuación de revamping orientada a recuperar rendimiento, disponibilidad o estabilidad térmica.

En AITESA diseñamos sobrecalentadores para calderas WHRB y HRSG en aplicaciones industriales exigentes, adaptando la geometría, los materiales y la configuración del circuito de vapor a los requisitos específicos de cada proyecto.

Este enfoque parte de una idea básica: el sobrecalentador no puede tratarse como un componente aislado. Su rendimiento depende de la integración con el conjunto de la caldera, del comportamiento de los gases, de la demanda de vapor, de los sistemas de control y de las condiciones reales de operación de la planta.

Cuando una instalación requiere vapor sobrecalentado, o cuando una caldera existente muestra limitaciones de temperatura, disponibilidad o vida útil, el análisis debe empezar por las condiciones reales del proceso y por los objetivos operativos de la planta.

AITESA puede analizar el caso, revisar las condiciones de operación y definir una solución adaptada al nivel de sobrecalentamiento, al entorno térmico y a los requisitos de fiabilidad del proyecto.
